Produktinformationen "GEZE Panik-Einsteckschloss IQ Lock EL DL,PZW 92/9,Dornmaß 40 mm, Flachstulp 28x270 kantig,ER,PAF-E"

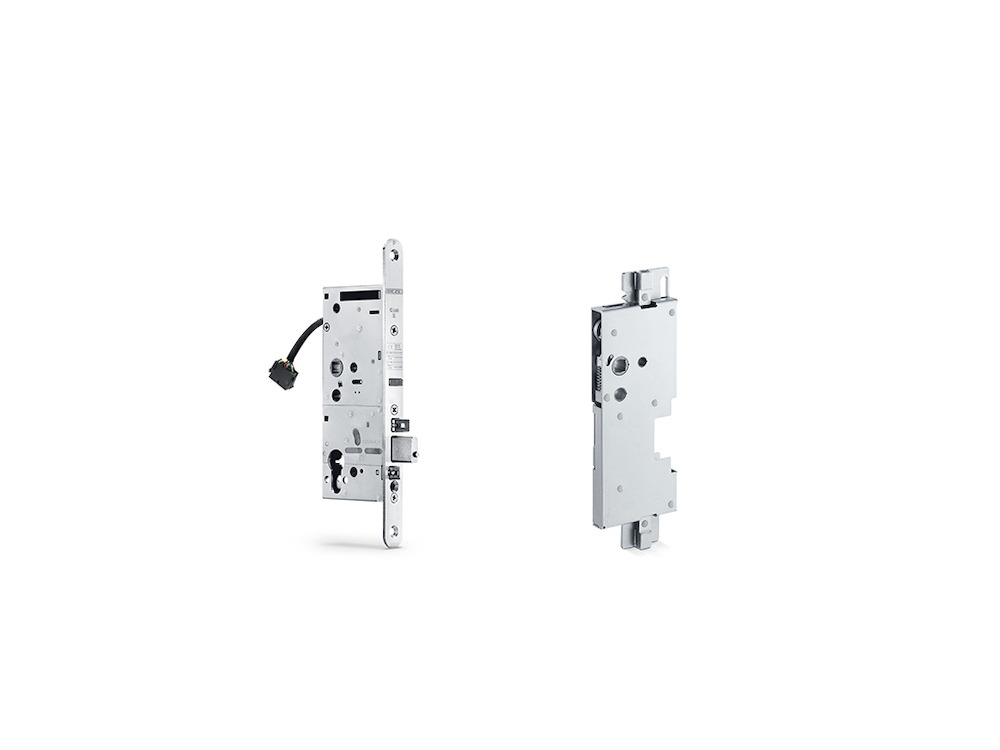

GEZE IQ lock EL DL – Elektromechanisches Panik-Einsteckschloss für zweiflügelige Türen
Das GEZE IQ lock EL DL ist ein elektromechanisches Panik-Einsteckschloss für zweiflügelige Notausgangs- und Paniktüren. Es kombiniert motorische Entriegelung mit einer mechanischen Selbstverriegelung und ermöglicht eine zuverlässige Absicherung von Flucht- und Rettungswegen. Die Ausführung mit F-Stulp und Edelstahloberfläche eignet sich besonders für hochwertige Rohrrahmen- und Objekttüren.
Technische Daten
- Schlosstyp: Elektromechanisches Panik-Einsteckschloss
- Ausführung: IQ lock EL DL, 2-flügelig
- Stulp: F-Stulp, Edelstahl
- DIN-Richtung: DIN links / rechts
- Versorgungsspannung: 12–24 V DC
- Motorische Entriegelung: < 1 Sekunde
- Panikfunktion: Ja
- Selbstverriegelung: Mechanisch
- Betriebstemperatur: −10 bis +50 °C
Anwendung & Vorteile
- Schnelle motorische Entriegelung: Das Schloss entriegelt motorisch in weniger als einer Sekunde und ermöglicht dadurch eine schnelle und komfortable Türfreigabe.
- Für zweiflügelige Türen: Das IQ lock EL DL ist speziell für zweiflügelige Notausgangs- und Paniktüren ausgelegt und kann mit einem passenden Gegenkasten für den Standflügel kombiniert werden.
- Vollpanik-Funktion: Durch Betätigung des Standflügels kann auch der Gangflügel entriegelt werden – für eine zuverlässige Fluchtwegfunktion.
- Mechanische Selbstverriegelung: Beim Schließen der Tür wird der Riegel selbsttätig ausgeschlossen. Ein zusätzliches manuelles Verriegeln ist nicht erforderlich.
- Geteilte Kreuzfalle: Die spezielle Kreuzfallen-Konstruktion verhindert ein Blockieren des Riegels auch bei Druck auf die Tür.
- Elektrische Ablaufsicherung: Unterstützt ein zuverlässiges und kontrolliertes Verriegeln der Tür.
- Überwachbare Türzustände: Integrierte Rückmeldekontakte ermöglichen die Überwachung der relevanten Schlosszustände.
- Flexible Betriebsarten: Tagbetrieb, Dauerentriegelt und Nachtbetrieb können passend zur jeweiligen Nutzung eingesetzt werden.
- Für Flucht- und Rettungswege: Geeignet für Notausgangs- und Paniktüren sowie für entsprechende Feuer- und Rauchschutztüren in Verbindung mit der vorgesehenen Motorschlosssteuerung.
- Automatisierbar: Das Schloss lässt sich mit GEZE Drehtürantrieben kombinieren und kann mit entsprechenden Komponenten für automatisierte zweiflügelige Türanlagen eingesetzt werden.
Weitere Informationen
Das IQ lock EL DL wurde für anspruchsvolle Türanlagen entwickelt, bei denen Panikfunktion, sichere Verriegelung und elektrische Zutrittskontrolle miteinander kombiniert werden sollen. Die integrierten Rückmeldekontakte ermöglichen eine umfassende Überwachung des Schlosszustands.
Die Variante ist für DIN linke und DIN rechte Türen erhältlich und wird mit 12–24 V DC betrieben. Je nach Türsystem stehen unterschiedliche Ausführungen hinsichtlich Dornmaß, Entfernung und Stulpabmessungen zur Verfügung.
Lieferumfang
Hinweis: Der passende Gegenkasten für den Standflügel sowie Motorschlosssteuerung und weitere Komponenten sind abhängig von der Türanlage separat auszuwählen.
Das GEZE IQ lock EL DL verbindet schnelle elektromechanische Entriegelung, zuverlässige Selbstverriegelung und Panikfunktion – eine leistungsfähige Lösung für sichere zweiflügelige Flucht- und Rettungswegtüren.
| Ausführung: | motorisch |
|---|---|
| Dornmaß: | 40.00 MMT |
| DIN-Richtung: | DIN Links-Rechts |
| Stulpform: | Flachstulp |
| Türart: | Rohrrahmen, Vollblatt |
| Spannung: | 12/24 V |
| Produkttyp: | Panik-Einsteckschloss |
| Drückernussvierkant: | 9.00 MMT |
| Türflügelanzahl: | zweiflügelig |
| Zulassung: | für Feuerschutz, für Fluchttüren, für Rauchschutz |
| Drückernuss: | einteilig |
| Entfernung: | 92.00 MMT |
| Norm: | DIN EN 179, DIN EN 1125, DIN EN 1634 |
| Lochung: | Profilzylinder gelocht |
| Türwerkstoff: | Stahl |
| Stulpausführung: | kantig |
| Stulpbreite: | 28.00 MMT |
| Spannungsart: | DC |
| Stulplänge: | 270.00 MMT |
| Stulpstärke: | 3.00 MMT |
| Material Stulp: | Edelstahl |
| Farbton Stulp: | edelstahl |
| Oberfläche Stulp: | gebürstet |
| Riegelausschluss: | 20.00 MMT |
| Zusatzfunktion-/Ausstattung: | mit Rückmeldekontakt |
| Funktion Anti Panik: | Wechselfunktion E |
| Ausführung Falle: | mit Kreuzfalle |
| Entriegelung: | motorisch |
| Schlossriegel: | 1 tourig |
| Schlosskasten: | geschlossen |
| Verriegelung: | selbstverriegelnd (automatisch) |
| Schlosskastenhöhe: | 165.00 MMT |
| Schlosskastenstärke: | 15.20 MMT |
| Einbautiefe Schlosskasten: | 55.50 MMT |
| Wechsel: | mit Wechsel |
| Betriebstemperaturbereich min.: | -10.00 °C |
| Betriebstemperaturbereich max.: | 50.00 °C |
| Kontaktbelastbarkeit: | 30.00 V |
GEZE – Intelligente Lösungen für Türen und Fenster
GEZE steht für innovative und zuverlässige Systemlösungen im Bereich Tür-, Fenster- und Sicherheitstechnik. Mit über 150 Jahren Erfahrung entwickelt GEZE Produkte, die durch modernste Technologie, höchste Qualität und ansprechendes Design überzeugen. Das Sortiment umfasst automatische Türsysteme, Türschließer, Schiebesysteme sowie intelligente Gebäudesteuerungen, die Komfort und Sicherheit vereinen. GEZE-Produkte sind bekannt für ihre Langlebigkeit, einfache Installation und Bedienbarkeit. Ob für private, gewerbliche oder öffentliche Gebäude – GEZE bietet maßgeschneiderte Lösungen, die den Alltag erleichtern und Gebäude sicherer machen. Entdecken Sie die Vielfalt und Effizienz der GEZE-Produkte in unserem Shop und profitieren Sie von innovativer Technik für Ihre Bauprojekte.
Zubehör
Zur Aufnahme der Verriegelungsstange nach unten. 100 x 56 x 20 mm. Anwendungsbereiche: Rundstange unten. Planetstange unten.
1 Ausführung
Länge: 480 mm verdeckt liegend. Anwendungsbereiche: IQ lock EL/ IQ lock EM/ IQ lock C. IQ lock EL DL/ IQ lock EM DL/ IQ lock C DL. IQ lock AUT.
1 Ausführung
Länge: 500 mm. Anwendungsbereiche: IQ lock EL/ IQ lock EM/ IQ lock C. IQ lock EL DL/ IQ lock EM DL/ IQ lock C DL. IQ lock AUT.
1 Ausführung
Steuerung des Motorschlosses in Rauch- und Wärmeabzugsanlagen (RWA). Montage in Aufputzbox. Anwendungsbereiche: IQ lock EL. IQ lock EL DL. RWA.
1 Ausführung
für Rohrrahmentüren Standflügel, 28 x 320 x 3 mm (Kernmaße), eckig, Breite mit Lappen 44,5 mm. Anwendungsbereiche: Gegenkasten.
1 Ausführung
Lösbarkeit nach Montage der Tür durch integrierte Steckkontakte. Anwendungsbereiche: IQ lock EL/ IQ lock EM/ IQ lock C. IQ lock EL DL/ IQ lock EM DL/ IQ lock C DL. IQ lock AUT.
1 Ausführung
für Rohrrahmentüren, eckig, 24 x 320 x 2 mm, zur nachträglichen Verringerung der Spaltluft um 2 mm, zur Montage zwischen Gegenkasten und Gegenkasten-Stulp, Gegenkasten verbleibt an der Position im Profil.. Anwendungsbereiche: Gegenkasten.
1 Ausführung
